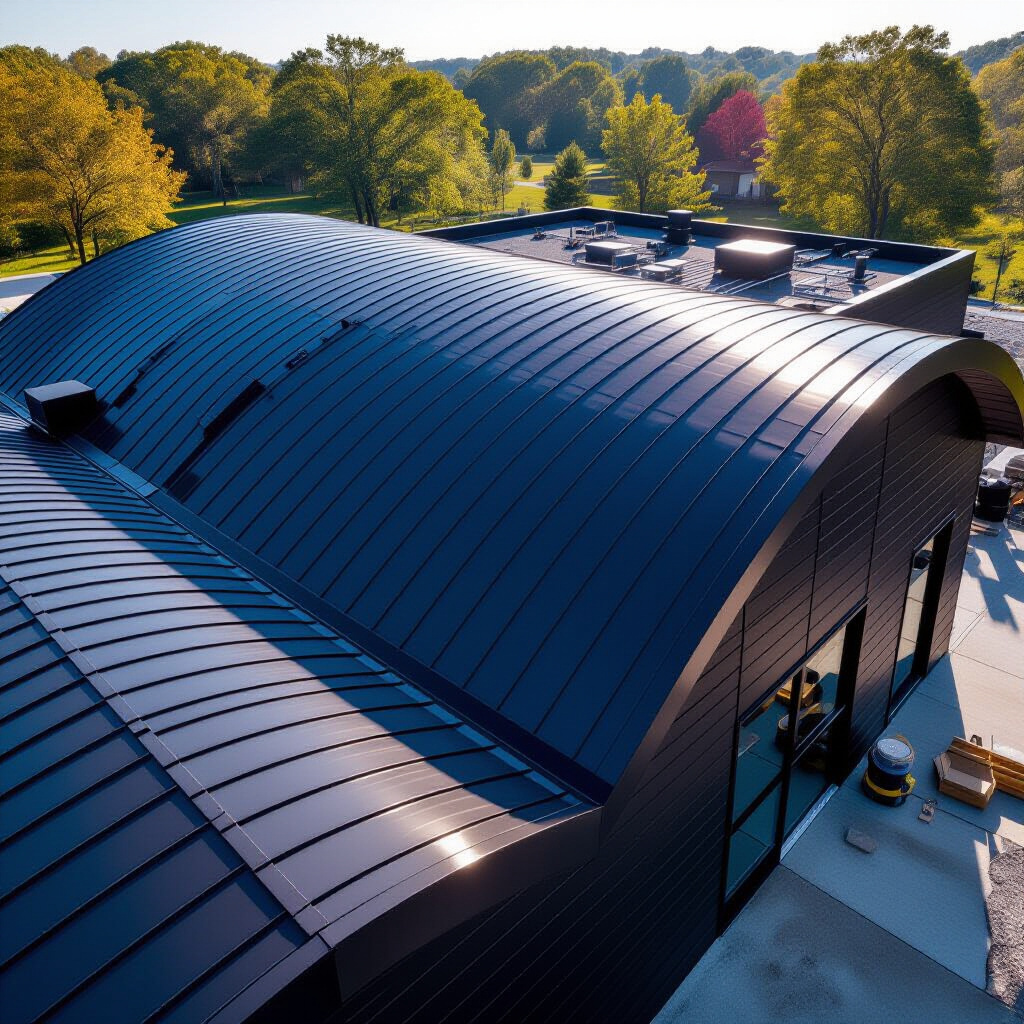

Исходные данные и расчёт арочной кровли
Расчёт начинают с обмеров несущего контура и чертежей каркаса. В проекте фиксируют пролёт, подъём арки, длину здания, радиус кривизны, положение опор и отметки краёв покрытия. Также учитывают назначение здания, климатические воздействия и места инженерных проходок. Эти данные задают форму основания и направление раскладки картин. Для такого решения особенно важен точный расчёт: Арочная фальцевая кровля должна соответствовать геометрии каркаса.
Для круглой дуги радиус можно определить по пролёту b и подъёму f: R = (b² + 4f²) / 8f. Длину дуги рассчитывают как s = 2R × arcsin(b / 2R). Полученное значение используют для оценки длины картины, но перед изготовлением его сверяют с фактическим профилем каркаса. В проектных чертежах также указывают положение продольных фальцев и ширину крайних картин.
Геометрия арки, раскладка картин и длина ската
Картины обычно располагают вдоль дуги: продольные фальцы идут от карниза к верхнему завершению. Число элементов определяют по ширине покрытия и рабочей ширине картины после соединения кромок. Раскладку согласуют с симметрией арки, расположением опор и проходок, чтобы узкие подрезки не приходились на участки повышенной нагрузки.
Плоская картина не всегда повторяет арочную поверхность без напряжений. Для криволинейного участка применяют предусмотренное проектом формование, а минимальный радиус задают с учётом металла, его толщины и способа гибки. Резкие переходы кривизны увеличивают риск заломов и раскрытия шва.
Нагрузки, основание и схема крепления
Несущую схему проверяют на снеговую нагрузку, включая возможные заносы у перепадов, ветровое давление и отсос, собственный вес покрытия и эксплуатационные воздействия при обслуживании. Расчётные значения принимают по действующим нормам для конкретных условий объекта. От них зависят сечение каркаса, шаг опор основания и схема размещения кляммеров.
Выбор металла и конструкция картин
Для покрытия применяют листовой металл с защитным слоем, совместимый с доборными деталями и крепежом. При подборе учитывают пластичность, коррозионную среду, толщину и допустимый способ формования. Контакт разнородных металлов во влажной зоне может ускорять электрохимическую коррозию, поэтому узлы проектируют с учётом совместимости материалов.
Толщина, пластичность и допустимый радиус изгиба
Радиус изгиба ограничивает выбор материала: при слишком тесной дуге на наружной стороне листа возникают растягивающие напряжения, а на внутренней — складки. Допустимые параметры определяют по характеристикам конкретного металла и технологии формования. При пробном изгибе проверяют отсутствие трещин, отслоения покрытия и остаточных волн.
Температурное перемещение также учитывают на стадии расчёта. Коэффициент линейного расширения стали составляет около 12 × 10⁻⁶ 1/°C, алюминия — около 23 × 10⁻⁶ 1/°C. Для стальной картины длиной 12 м при изменении температуры на 70 °C расчётное удлинение составляет примерно 10 мм. Фактическое перемещение зависит от температурного диапазона и схемы закрепления.
Ширина картин, профиль кромок и тип фальца
Ширина картины определяет количество продольных швов и нагрузку на каждую полосу основания. Профиль кромок выбирают совместно с оборудованием для закрытия фальца и радиусом арки. Одинарный или двойной фальц должен сохранять геометрию на криволинейном участке; высоту шва и необходимость дополнительной герметизации задают проектом с учётом уклона и отвода воды.
Основание и узлы кровельной системы
Основание поддерживает заданную кривизну и передаёт нагрузку на каркас. Оно может быть сплошным или состоять из опор с расчётным шагом. В обоих случаях проверяют ровность поверхности: локальные перепады способны вызвать деформацию картин и неравномерное закрытие фальцев. Если конструкция предусматривает вентиляционный зазор, его непрерывность сохраняют у карнизов и верхнего завершения.
Крепление картин и компенсация температурных перемещений
Неподвижные кляммеры фиксируют картину в заданной зоне, а подвижные допускают её продольное перемещение. Их положение и шаг определяют по длине элемента, ветровому отсосу, основанию и расчётной температуре. Крепёж должен соответствовать материалу картины, чтобы контакт не создавал условий для коррозии. Чрезмерно жёсткая фиксация длинной полосы может привести к короблению или повреждению узлов.
Карниз, торцы, верхнее завершение и проходки
Карнизный узел направляет воду в водоотвод и закрывает край основания. Торцевое примыкание защищает кромки от ветра и осадков, а верхнее завершение сохраняет непрерывность покрытия и вентиляции, если она предусмотрена. Проходки оформляют отдельными фартуками, согласованными с профилем арки; их расположение учитывают до раскладки картин, чтобы не пересекать фальцы без проектного решения.
Изготовление элементов и подготовка к монтажу
Изготовление выполняют по рабочим чертежам с учётом фактической длины дуги, направления кромок и монтажных допусков. Для перевозки и подъёма длинные картины защищают от перегиба и контакта с абразивными поверхностями. Очерёдность работ планируют так, чтобы элементы не приходилось скручивать или принудительно подгонять на каркасе.
Формование картин и проверка геометрии
Криволинейные элементы формуют оборудованием, соответствующим толщине и радиусу. После обработки проверяют длину, поперечный профиль, положение кромок и соответствие шаблону арки. Картины для плоского участка и арочной поверхности могут различаться способом формования: плоскую полосу нельзя считать готовой к монтажу на дугу без проверки деформаций и совместимости фальца.
Подготовка основания, крепежа и доборных деталей
До укладки сверяют отметки и шаг опор, устраняют выступы, проверяют влажностный режим основания и наличие предусмотренного вентиляционного канала. Кляммеры, крепёж, карнизные и торцевые детали сортируют по узлам. Такой контроль снижает риск остановки работ из-за несовпадения отверстий, профилей или материалов.
Монтаж и контроль готового покрытия
Монтаж ведут по проектной раскладке, контролируя положение каждой картины относительно оси арки. При подъёме длинные элементы поддерживают в нескольких точках: провисание может изменить профиль и затруднить соединение кромок. Работы прекращают при условиях, мешающих безопасному подъёму или точному формованию металла.
Последовательность укладки и закрытия фальцев
Сначала устанавливают краевые элементы и предусмотренные неподвижные кляммеры, затем укладывают картины и закрепляют их скользящими опорами в заданных зонах. Соседние кромки соединяют после проверки ширины шва и совпадения профиля. Механизированное закрытие выполняют по участкам, не допуская перекоса и чрезмерного давления на покрытие.
Проверка швов, примыканий и отвода воды
При приёмке осматривают непрерывность фальцев, равномерность их высоты, крепление кляммеров и состояние защитного слоя. Отдельно проверяют карниз, торцы, верхнее завершение и проходки. Контроль отвода воды выявляет участки, где из-за прогиба или ошибки раскладки могут образоваться застойные зоны; обнаруженные дефекты устраняют до завершения работ.
